型号YYPD-K2000

产品概述

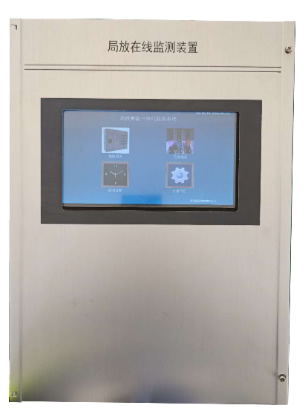

YYPD-K2000型局部放电在线监测IED是一套局部放电信号的在线监测装置,可以配置HFCT、AE、UHF、TEV等多种传感器,用于连续监测和分析开关柜等多种高压电气设备。该监测装置独立完成局放信号采集和调理、干扰和监测数据的处理、放电量等局放参数的统计和分析、超标报警等一系列的工作。采用UDP/IP网络协议信号输出,可以直接连接到后台计算机,后台计算机上位机软件具有在线局放数据的记录、趋势图形显示、图形分析、统计分析等功能。

技术指标

序号

名称

描述

1

测量通道

多通道轮询采集

2

采样精度

≥12Bit

3

采样速率(同步)

单通道100MHz

4

监测同步

同时监测全部通道,无时间差

5

检测灵敏度

10mV

6

测量范围

5pC~100nC

7

滤波器分段

10kHz-100kHz,80kHz-200kHz,40kHz-300kHz,1M-1.5M,300M-1500MHz等(根据现场选择)

8

同步方式

外同步方式频率范围:  50~500Hz

9

电磁兼容

该装置满足电力系统4级要求

10

接口

RJ45,RS485,USB

11

满足协议

UDP/IP协议,标准RTU协议

12

通道供电方式

不供电

13

供电电源

AC 85-260V、50Hz/60Hz

14

功耗

≤10W

功能特点

u 抗干扰能力强,监测数据准确:局放监测仪采用全密封多腔体屏蔽设计,具有极强的电磁兼容性和抗干扰能力;并配有模拟数字混合滤波功能,实现强干扰环境下局部放电在线监测。

u 提供多种报警方式:当局放超标时,该监测仪及时通过网络主动向上一级管理设备发出报警信号;此时在监测仪的液晶显示器上显示出报警信息。

u 设备管理方便:站内数台监测设备可独立运行,数据分别记录,也可通过一条数据通讯总线利用1台计算机对多台设备统一管理,可随时增加监测装置,由一台后台计算机管理。

u 存储量大,数据备份方便:在数据保存周期不小于10分钟的情况下,可连续保存数据的时间不小于3个月,并且可随时利用笔记本或计算机通过网络上载数据,进行数据备份。

u 最大放电量、当前放电量、放电次数等局放参数的分析与计算,Q-Φ-t图、n-t图、Φ-t图等多种图形显示方式。

u 具备各种局放信号的趋势图、实时波形图、自动报警功能、历史记录查询、历史趋势图查询和报警记录查询等功能。

u 对传感器和监测柜体进行快速安全的安装和拆卸,布线方便迅捷。

u 实时监测开关柜局部放电(同时可选特高频、高频电流、温度)等数据和历史数据,结合开关柜的特性参数,综合评估被监护开关柜的健康指数、绝缘性能。

u 能够实时跟踪多个放电点故障,并监测放电故障点位移、强度变化,分析故障点类型变化。

u 通用数据接口,兼容多数厂家监测装置。

u 具有典型故障库专家分析系统,专家系统能够自定义自更新。

u 实时获取被监测设备缺陷信息,评估设备健康状态。

u 分析缺陷发展趋势,给出导致故障的预测结果。

u 6.9综合诊断被“监护”开关柜的故障类型和严重程度,并给出合理的、科学的检修建议,自动生成开关柜状态评估报告。













传感器介绍

1 TEV(地电波)传感器

TEV测量法是目前测量开关柜最有效的方法,该系统在开关柜箱壁上安装TEV能够有效测量开关柜局部放电。

主要技术参数:

u 传感器电容性

u 测量频带:30-100MHz

u 测量灵敏度:-10dBmV

u 测量范围:-10-50 dBmV

u 输出接口       SMA或BNC

u 防护等级       Ip65

u 工作环境温度

Ø 内置部分   -40℃~150℃

Ø 外置部分   -40℃~80℃

u 工作相对湿度  5%~95%,无凝露

2超声波传感器

   超声波传感器能够接收到开关柜内由于局部放电产生的超声波信号。

   主要技术参数:

u 中心频率 40kHz

u 测量灵敏度:-60dB

u 测量范围:-60dB ~ 18dB

u 输出接口       SMA或BNC

u 防护等级       Ip65

u 工作环境温度

Ø 内置部分   -40℃~150℃

Ø 外置部分   -40℃~80℃

u 工作相对湿度  5%~95%,无凝露



复合式传感器

3特高频传感器

内置式特高频局放传感器通过采集开关柜内部局部放电产生的特高频电磁波来实现局部放电的检测。该传感器是磁石吸附固定于开关柜内壁,可检测开关柜内部局部放电的特高频信号,主要用于技改项目,快速安装。

u 频带           300MHz~1.5GHz

u 检测灵敏度     ≤-70dBm或5pC

u 测量范围       -70~-20dBm

u 外置部分材料:   SUS304

u 输出接口       SMA或BNC或N型

u 防护等级       Ip65

u 工作环境温度

Ø 内置部分   -40℃~150℃

Ø 外置部分   -40℃~80℃

u 工作相对湿度  5%~95%,无凝露

4背景噪音感器参数

u 传感器:          背景噪音传感器

u 频带:            300MHz~3000MHz

u 信号传输方式:    50Ω同轴电缆

u 检测灵敏度:      ≤10PC

u 测量范围        -70~-20dBm

u 安装方式:        强磁吸附

u 外形尺寸:        20mm*45mm*120mm

u 重量:            0.5kg

u 防护等级        Ip65

u 工作环境温度    -40℃~80℃

u 工作相对湿度    5%~95%,无凝露





5高频电流传感器

高频电流传感器是放电测量的一种前端耦合装置,是极性判别、天线噪声门控抗干扰最有效的信号耦合单元之一。其主要用于高压电力设备的在线监测,根据传感器的具体用途和空间位置,选择相应的支架或固定架。

u 信号频带:    100kHz~30MHz

u 检测灵敏度:  10pC

u 测量范围:    5pC~10000pC

u 信号传输方式:50Ω同轴电缆

u     量:    <2kg

u 环境温度:    -40℃~80℃

u 相对湿度:    5%~95%,无凝露
