YYSF-XL2000气体泄漏在线监测系统特点

1、系统特点

经过精心特别设计,本项目具有如下特点:

集多重监测功能于一身主要针对最重要的SF6气体和O2超标报警,并兼有温度、湿度等环境数据的辅助监测功能。完全符合《电业安全工作规程》要求。

先进的气体传感器

选用先进的高灵敏度进口传感器,寿命长,带有误报警过滤软件,避免误报警。

早期现场报警

微量监测技术能发出早期现场警报,并指示气体泄漏位置,及时通知危险地点内人员疏散,寻找及消除泄漏源,保护运行设备。

现场总线设计

一根电缆连接SF6/O2变送器、红外、主机、风机控制器、可分立可组合,具有很高的现场适应性。

多点组网监测

多点同时监测,满足现场环境需要,提高监测可靠性。

遥测遥信能力

可以通过RS485RS232总线将数据发送到远程控制中心,控制中心也可以直接远距离查询、控制监控系统。

长寿型设计

精心设计的高频小电流高压开关电源,应用于SF6传感器监测头,具有安全可靠、效率高的特点。充分利用单片机的灵活性。

宽电压带设计

85V265V AC,满足不同现场环境需要。

10.4寸彩色触摸屏同步显示

10.4寸彩色触摸屏,美观大方,运行状态一目了然。简约操作界面,操作简单

历史数据记录

系统主机配套的大容量存储器可存储一年时间以上的历史数据,性能卓越的查询系统软件保证了系统能在数秒内实现历史数据的快捷查询。

支持GPRS短信接收功能,支持微信及手机APP查看数据(可选)









2、系统结构图





3、系统主要功能

A. 人性化的服务

1. 采用语音报告系统:当操作人员进入工作区域前,系统自动用人工语音方式报告工作区域环境状况并在安全情况下再通风15min后允许操作人员进入工作区域。

2. 采用国内先进的触摸式十英寸彩色大屏幕:实时显示各种参数和系统状态、显示字大清晰、操作方便简单。

3. 采用人体识别技术:操作人员进入识别范围内屏幕自动点亮。操作人员停止操作后系统自动关闭背光以节约能源

4. 采用可疑检测节点自加强跟踪算法,同时操作人员也可按照实际需求自行调整系统巡检间隔。

5. 采用宽工作电源设计85265V,同时具备防浪涌和防雷击功能。能适应各种恶劣环境;

6. 超限报警采取语音、笛声、报警灯多方式报警。

B. 卓越的性能

1. 本系统可同时对SF6气体浓度和O2含量进行监测;

2. 本系统具有O2SF6浓度报警点自行设置功能:

3. 本系统具有手动强制排风和定时排风功能,其中定时排风时间可以按照实际工作情况设定。可查询上次排风停止时间;

4. 本系统具有SF6气体浓度超限报警、语音提示、自动通风。

5. 本系统具有实时缺氧报警功能。

6. 本系统每个探测单元可以独立工作,可同时检测SF6O2泄漏,。

7. 本系统可自动启动时段定时排风及泄漏超标自动排风、手动排风、上次排风时间提示等功能。

8. 本系统可自动检测环境温度湿度。

9. 本系统可根据需要任意扩展气体探测点,最大可以扩充到64只。

10. 本系统可选择与上位计算机连接,实现远程监控,并进行事件记录与历史数据记录。

11. 本系统支持历史资料查询功能。

12. 本系统支持远动系统遥测遥信、支持RTU遥测遥信功能。


4主要部件介绍

SF6传感器(红外)

智能室内环境监控报警系统采集器的外观如图3-1所示。



SF6红外传感器



功能与参数:

(1) SF6检测范围:01500ppm;精度1ppm;。

(2) O2检测范围:025.0%;误差:小于0.5%;分辨率:0.1%

(3) 工作电源:85265VAC,防浪泳和雷击功能。

(4) 自动加强跟踪可疑测量点功能,有效防止误报。

3.1.2 温湿度采集器

★ 温度显示范围:-30+99℃,精度:±0.5℃;

★ 湿度显示范围:099%RH,精度:±5%R

3.2主机报警灯

3.2.1主机

1)主机功能

◇ 环境中O2含量监测显示功能。

◇ 环境中SF6气体含量监测显示功能。

◇ 环境中温、湿度监测显示功能。

SF6气体含量超标报警功能,缺氧报警功能。

◇ 定时排风功能,人工强制排风功能,缺氧或SF6超标,强制排风功能。

◇ 实时显示各种参数功能。

◇ 历史资料查询功能。

◇ 支持远动系统遥测遥信。

◇ 独创的每天自动零点校准功能,自动克服漂移和误报。

◇ 巡检间隔用户可调。可疑检测点自动加强跟踪功能。

◇ 发生报警时,自动开启风机和声光报警。

◇ 用户可调整SF6O2的报警参数。

◇ 支持RTU遥测遥信功能。

◇ 海量报警数据记录存储功能,长寿命设计。

10.4寸彩色触摸屏显示,人性化操作界面。

◇ 宽电压电源设计85265VAC,防浪泳和雷击功能。

◇ 人体感应、语音系统。

◇ 显示比较稳定,很好地解决了数据漂移地问题。

◇ 可与上位计算机连接,实现远程监控,并进行事件记录与历史事件查询。

2)主机技术指标

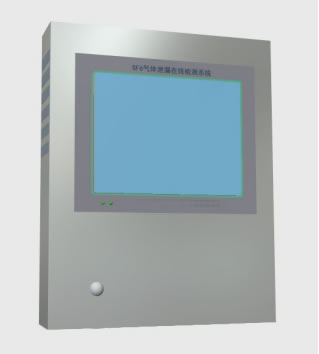

3-3 主机控制器图

主机外形参数

400mm

宽度

320mm

高度

95mm

材料

高强度防腐不锈钢

SF6浓度检测范围:01500ppm或定制。

SF6气体检测灵敏度:±1%设置值。

O2浓度检测范围:025%

O2测量精度:<0.5%

★ 缺氧报警阀值:18.0%(可调)。

★ 温度显示范围:-3099℃。

★ 湿度显示范围:099%RH。

★ 数据记录功能:报警事件自动记录,海量存储,自动更新。

★ 报警输出:继电器空接点输出,可与RTU相连,支持RS485报警输出。

★ 支持RTU远程启动风机功能。

★ 支技红外人体检测,自动启动风机或语音提示。

★ 风机控制器:开关型:直接控制风机电源;脉冲型:与风机控制开关相连。可根据现场情况选配。

★ 风机启动支持多种模式:定时启动、报警启动、、远程启动、手动启动等。

★ 通过RS485支持测量数据远传输出如:门口安装大型LED显示屏,远处立即看到测量参数和系统运行情况 (需用户另行选配)

★ 支持通信测试功能。

四、技术指标

1SF6气体浓度报警范围:    01500PPM(报警点可自行设置,国家规定1000PPM

2SF6气体检测灵敏度:      1PPM

3O2浓度报警范围:          0~25%,缺氧报警点18%

4O2测量精度:             <1%FS

5.温度显示范围:            -3099

6.湿度显示范围:            099%RH

7.输入电源:                85265V AC

8.报警输出点电源:          2A

9.风机输出触点电源:        16A

10.风机通风时间设定:       15MIN/次或用户任意设定

11.数据记录容量:           10000

12.通讯:                   RS-485标准协议

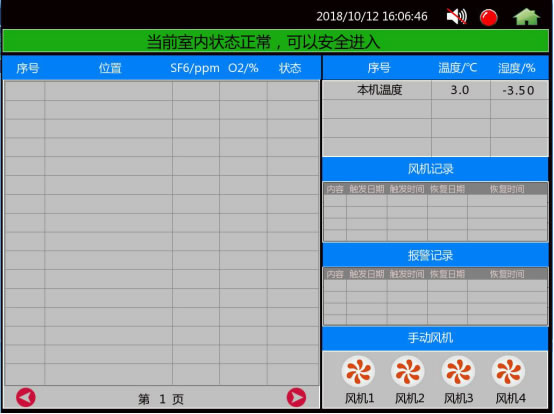

9.1系统检测主界面
